威卡N-ALM液位传感器是一款专门为核电站液位测量而设计的仪表。即便在完全断电的LOCA（失水事故）和BDBA（超设计基准事故）等极端情况下，它仍能可靠运行。该传感器不含任何有源电子元件，也不含塑料或密封件等有机材料，因而能够承受严苛的核运行环境。在几乎所有其他设备早已失效的情况下，该仪表仍可维持长达一年的正常工作。
2011年3月11日，福岛第一核电站。里氏9.0级地震之后紧接而来的海啸，让操作人员面临一个没有任何数字系统能够回答的问题：反应堆内还剩多少冷却水？液位在上升还是下降？正是这样的极端时刻，界定了核技术的最高要求，也催生了专家口中的“超设计基准事故”——即超出任何设计基准的场景。
当几乎所有系统都失效时，什么才是关键？
核电站在运行过程中会经历多种工况：从正常满功率运行和计划性停堆检修，到设计基准事故（DBA），这些都是核电站从结构方面已做好应对准备的事件。而对于超出这些范畴的场景，即BDBA，需要的是在其他一切手段都已失效时仍能可靠工作的测量技术。在严重事故管理中，起决定性作用的并非毫米级的精确数值，而是趋势、阈值以及合理性的判断。这也正是国际标准IEEE 497所明确的原则。
同时，这种测量技术必须能够承受高达250°C的温度、高达10bar的压力、100%的空气湿度以及强辐射环境——在没有外部电源的情况下持续工作数月。任何基于可编程电子元件的方案都将无法胜任，因为这类元件在约50 kGy的辐射剂量下便会失效。而在BDBA情况中，预计辐射剂量可高达5.05 MGy，相当于前者的百倍以上。此外，根据国际原子能机构（IAEA）和经合组织核能署（NEA）的规定，事故工况下的测量技术必须针对具体电站进行定制化设计。
核电站液位测量：三个关键区域
为此，威卡研发了一款专用液位传感器——采用干簧链技术的N-ALM液位传感器，适用于开放式储罐、水池以及压力容器等应用场景。其工作原理简单可靠。该传感器无需有源电子元件，也不含塑料或密封件等有机材料——这些材料在辐射、高温和潮湿环境中会迅速失效，而N-ALM恰恰避开了这一弱点，因此明确具备在核事故工况下使用的资格。根据反应堆类型（压水堆或沸水堆）及安全壳结构设计，该传感器可应用于三个风险等级各不相同的区域：

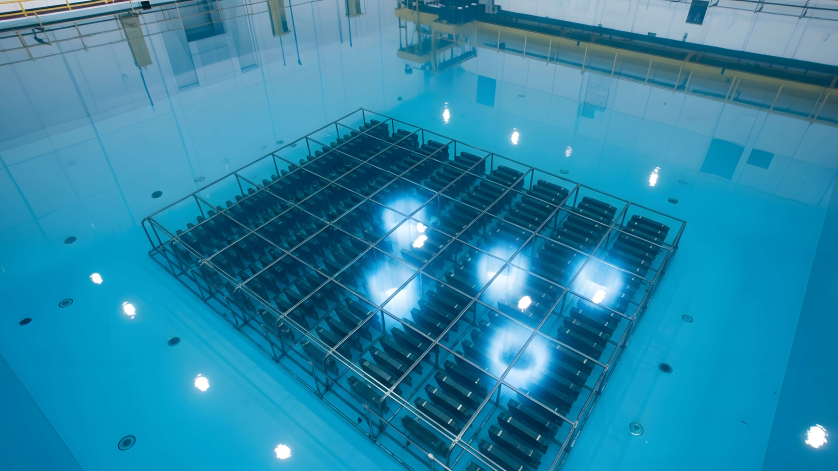

- 乏燃料池：乏燃料元件储存在约12米深的水下，水体同时起到冷却和辐射屏蔽的作用。一旦液位下降，屏蔽效果就会丧失。而一旦辐射升高，传统传感器便会失效。

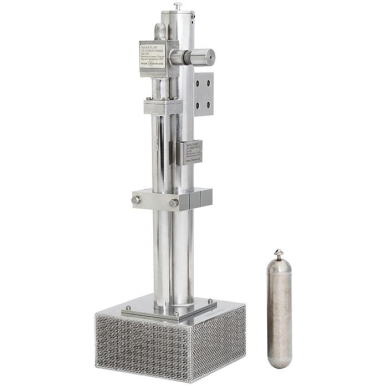

威卡N-ALM是一款专为核应用设计的液位传感器
- 压力容器：通过间接液位监测来监控冷却剂存量，是所有测量任务中最为关键的一项。
- 安全壳淹没区：当发生失水事故（LOCA）时，反应堆厂房会从外部进水。安装在墙壁侧面的传感器会测量积水的进展程度。水过多或过少都同样危险。混凝土基座不能过载。
以上三种场景遵循同一原则：关键不在于毫米级的精确测量，而是在关键时刻掌握正确的信息。这一要求塑造了 SAMG（严重事故管理指南）的整体理念，并且也是威卡传感器概念的出发点。
测量原理：简单到不会失效
威卡的答案是简单的，而这恰恰是其优势所在。N-ALM不使用任何有源电子元件和有机材料。其原理是：一个浮子随液位上下移动，其永磁体会机械性地闭合紧密排列的电阻链中的干簧触点。随着浮子位置变化，总电阻也随之改变，从而在安全壳内无需任何电子元件即可提供近乎连续的信号。
在正常运行时，信号以4…20 mA的模拟量传输到控制室。如果电源中断，操作人员只需将标准万用表连接到电缆接口，9V电压就足以直接读取电阻值。以下限值充分证明了其可靠性：事故温度250°C、事故压力10 bar、辐射剂量5.05 MGy、抗震加速度高达5g，以及在事故工况下长达一年的使用寿命。
核电站各有不同，解决方案也应因站制宜
反应堆类型（压水堆或沸水堆）、安全壳结构、事故管理策略、现有接线孔及房间高度——所有这些因素都会影响传感器的安装方式。没有两座核电站是完全相同的。因此，威卡不将自己视为标准产品供应商，而是项目合作伙伴。从首次工程会议，到按照IEEE 323/344和KTA标准进行鉴定，再到现场安装支持，我们全程陪伴。我们已通过ISO 19443和KTA 1401认证。
N-ALM也可以安装在新建核电站中，但其设计初衷更侧重于改造升级。在工程方案允许的前提下，核电站通常可在安装期间继续运行。对于出于辐射防护原因无法排空的充满水的乏燃料池，如果在运行状态下进行安装，不仅可行，而且往往是唯一的选择。
结论：关键时刻，可靠至上
福岛核事故向世界表明：在极端情况下，起决定作用的并非是最先进的系统，而是最坚固的系统。威卡N-ALM传感器正是这一理念的体现——通过最大程度的简化设计来实现最高的可靠性，并结合每个电站所需的具体工程经验。
注：关于N-ALM的详细技术规格，请查阅其产品页面。有关威卡核电测量技术的更多信息，请访问威卡官网。如有任何疑问，您的联系人将很乐意为您提供帮助。
