当高纯氮气与氢气完成制备，便进入绿氨生产的核心反应环节 —— 合成。高温高压的耦合工况、多段催化的反应特性，同样对测量系统的稳定性、精准度提出了严苛要求。本期我们聚焦中游合成工段，拆解高压反应下的工艺痛点与威卡全场景测量方案。

读懂核心工艺：绿氨合成全流程

从化学反应看，氨的生成（N2+3H2⇌2NH3）原理并不复杂，但要实现规模化高效生产，对工况条件与工艺控制要求严苛：氮氢混合气先加压至15~25MPa送入合成反应器，在多层催化床层的铁基催化剂作用下逐步反应并释放大量热量；床层间设置冷却单元控温，避免温度失衡。反应后气体经冷却分离出液态氨产品，未反应气体则回流循环参与反应。整套工艺高温高压、连续闭环运行，全程控制都离不开精准测量支撑。

四大核心挑战：考验合成环节测量能力

合成氨工段的高温、高压、氢腐蚀与反应复杂性叠加，让测量仪表面临比上游更严苛的考验：

  • 高温高压强耦合，仪表长期耐受门槛高

  • 氢脆与氨腐蚀并存，加速仪表元件老化

  • 多床层反应梯度大，精准控温依赖高密度测量

  • 分离单元液氨易汽化，液位测量稳定性难保障

威卡测量解决方案：构建反应器的全维感知能力

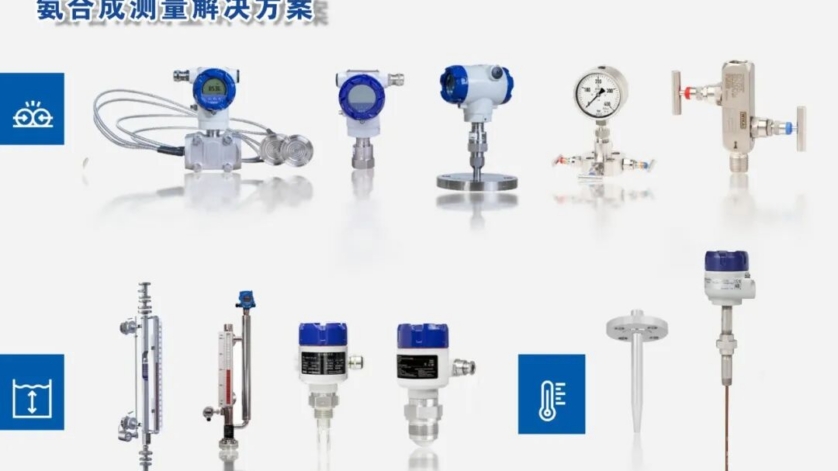

针对合成氨工段的工况特点与核心痛点，威卡提供压力、温度、物位等全覆盖的定制化测量方案，保障绿氨合成反应高效、安全、稳定运行。

压力测量：适配适配全工段高压、氢腐蚀工况，守住系统安全边界：

  • 合成回路高压监测：采用威卡高压型压力/差压变送器搭配专用切断排放阀组，精准监测合成塔、分离器等核心设备的压力，为系统报警与安全联锁提供可靠数据。

  • 差压状态诊断：威卡差压变送器配套阀组，既可配合节流元件实现流量计算，也可监测催化剂床层阻力、过滤器压差，间接判断催化剂运行状态与设备堵塞情况，支撑运维决策。

温度测量：多维度覆盖，精准把控反应与设备安全：

  • 合成塔床层多点测温：采用威卡TC95系列多点热电偶，可提供封闭式导管与直接接触两种安装形式，单支传感器可配置多个测量点位，覆盖多段催化床层的温度梯度；搭配定位隔套确保测温位置精准，真实反映反应进程，为工艺优化、催化剂寿命保护提供数据支撑。

  • 反应器壁面安全监测：采用威卡热电偶，通过螺纹焊接固定于反应器外壁，实时监测塔壁温度分布，提前预警衬里损坏、局部超温等风险，保障高压设备长期安全运行。

物位测量：抗汽化稳测量，兼顾连续监测与安全联锁:

  • 氨分离器/冷换热器液位监测：采用威卡BNA系列磁翻板液位计，搭配双腔结构设计，可让液氨汽化产生的气泡顺利绕过浮子，避免测量波动；实现连续、稳定的液位监测。同时还可配合威卡雷达物位计进行物位监测。

  • 安全联锁液位保护：采用威卡音叉液位开关，响应速度快、不受介质汽化干扰，可精准触发高低液位联锁，避免液位过高带液损坏压缩机、或液位过低引发系统超压，筑牢装置安全底线。

流量测量：兼顾计量与工艺调节，优化反应能效:

  • 原料气与循环气计量：采用威卡文丘里流量计、一体化流量装置，适配高压氢氮混合气工况，精准测量新鲜气与循环气流量，保障氮氢配比稳定，提升反应转化效率。

从上游的原料制备到中游的氨合成，绿氨生产的每一步效率与安全，都建立在精准、可靠的测量之上。威卡针对合成氨工段的核心痛点，提供全维度的成熟测量方案，已有多个全球项目的成功应用验证，为绿氨装置的稳定高效运行保驾护航。
