全新GA11型分析仪：温度补偿技术护航精准测量

威卡 GA11 型分析仪凭借全面的温度补偿、真实气体校正及数字传感器架构，在各种现场环境下均能提供稳定、精准且可重复的气体测量结果，助力运维决策并符合相关标准。

无论是零下10摄氏度的寒冬，还是盛夏高温，亦或是系统压力的不断变化——威卡GA11型分析仪都能在各种测试环境下提供稳定且可重复的测量结果。这一卓越表现得益于温度补偿、真实气体校正与数字传感器架构的巧妙结合。

高压和中压开关设备并非实验室环境，而是处于真实环境条件下的运行设施。温度变化会影响从纯度、湿度到分解产物等所有关键参数的传感器特性。如果缺乏补偿机制，测量结果就会出现偏差，进而引发误判和不必要的SF₆处理操作。GA11型分析仪正是为此而生，确保即使在现场条件下，测量结果依然可靠。

宽校准范围，传感器架构更强大

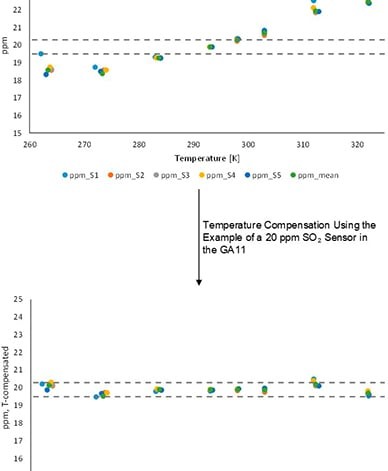

图1：19.9 ppm SO₂测量值对比——温度补偿前（上）与补偿后（下）。

GA11在-10°C至+50°C的宽温度范围内完成校准，确保即使在非理想实验室条件下，传感器依然能保持可靠稳定的测量准确度。用于检测SO₂、HF、H₂S和CO的电化学传感器均具备连续温度补偿功能，能够有针对性地抵消温度对测量信号的影响。

图1展示了仪表中20 ppm SO₂传感器在温度补偿前后的效果对比。由于电化学传感器元件的响应速度随温度升高而加快，若不进行校正，测量信号也会随温度升高而相应增大。而集成的补偿功能则能精确消除这一影响。

用于测定SF₆混合气体纯度的声学传感器同样受温度影响。该传感器通过测量声速来工作，而声速又与气体密度相关，密度会随温度变化。GA11在其整个工作范围内均对该传感器进行了补偿。每个传感器均配有独立的校准表，以确保最大的准确度。

温度校正实时进行，专门补偿传感器元件内部与温度相关的效应，从而在所有工况下提供可靠的测量结果。

真实气体校正，湿度测量更精准

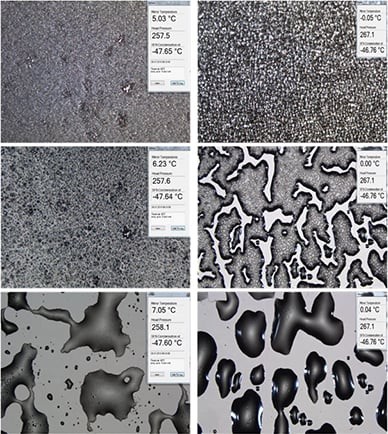

图2：冰在SF₆（左）与空气（右）中的熔点对比。

压力和温度都是影响湿度测量准确度的关键因素。因此，GA11直接在系统压力下测量湿度，并考虑到不同气体的实际物理特性。

图2对比了冰层在SF₆和空气中的熔点差异。在空气中，熔点为0.01 °C；而在SF₆中，由于水合物的形成，熔点会偏移至5至7 °C之间。图中展示了镜面表面的显微图像——从上至下依次为冰层、融化开始及完全融化状态。

GA11的一大独特优势在于其针对N₂（空气）、SF₆和CO₂的多重校准能力。其原因是，这些气体中的霜点和露点特性存在显著差异。威卡与一家外部合作伙伴合作，对这些影响进行了详细研究——并将这些研究结果以校正值的形式直接存储于传感器中。

电容式湿度传感器与水分环境下的真实气体行为校正协同作用，可防止系统性偏差的产生。否则，这些偏差可能会在常压条件下进行的测量中，或基于理想化模型计算得出的测量结果中出现。此外，该测量理念同样适用于替代绝缘气体中的湿度测量。对于这类气体，由于个别组分的冷凝问题，传统露点镜面测量法不再适用。

GA11则能够提供精确、真实且可复现的测量数据，准确反映气室内的实际工况。

现场测量，数值稳定

GA11的温度补偿功能与数字传感器架构协同工作。自动化的测量流程进一步减少了波动——软件会在测量过程中自动判断数据何时达到稳定，用户无需重复测量即可获得可靠结果。

运维、诊断、归档——每一步都有可靠依据

无论是日常维护、设备调试还是故障诊断，GA11都能提供稳定的测量值，助力技术决策，降低采取不必要措施的风险。运维人员可从中获益：减少误判、清晰显示限值并实现完整记录。这可确保按照 IEC 60376 和IEC 60480 等标准要求，对限值进行精准核查。

结论

GA11充分展示了如何在真实工况下实现精确的气体分析。全面的温度补偿和对真实气体行为的考量，是确保测量结果可重复、不受天气、环境温度或系统运行状态影响的关键所在。
