如何选择适合的称重传感器？

本文介绍称重传感器的定义、工作原理及类型，说明其是测重力的力传感器，借弹性形变输出线性信号，列举单点式、悬臂梁等多种类型，可按量程与场景选择适配款。

要确定物体的重量，就需要使用称重传感器。称重传感器是一种特殊形式的力传感器，专用于测量重力。因此，称重传感器通常以重量单位（如克、千克或吨）进行校准，而非力传感器常用的牛顿或千牛顿。

与力传感器测量作用力类似，称重传感器通过重力测量作用在其上的重量。两种情况下，作用力都会使传感器发生弹性形变，从而导致输出信号发生线性比例变化。因此，每一款力传感器和称重传感器都是能在负载移除后恢复原始状态的测量体。

选择合适的称重传感器与附件

称重技术

每种应用都有其最适合的测量体几何结构。关键考量因素包括测量精度、所用材料（及相关成本）、待测重量（含可能过载量）以及所需传感器的数量。

根据具体使用场景，可能还需要配备力导入组件。在某些应用中，称重传感器可直接安装（例如容器已配备固定装置）；而在其他场景中（例如容器直接放置于地面），则需要使用称重模块。

尽管额外的称重模块会增加成本，但它也带来诸多优势：既能防止力分流（即测量误差），又具备内置机械过载保护功能。此外，它还能补偿热膨胀和振动影响，并通过足够粗的电缆实现整体组件的接地保护。

各类称重传感器概览

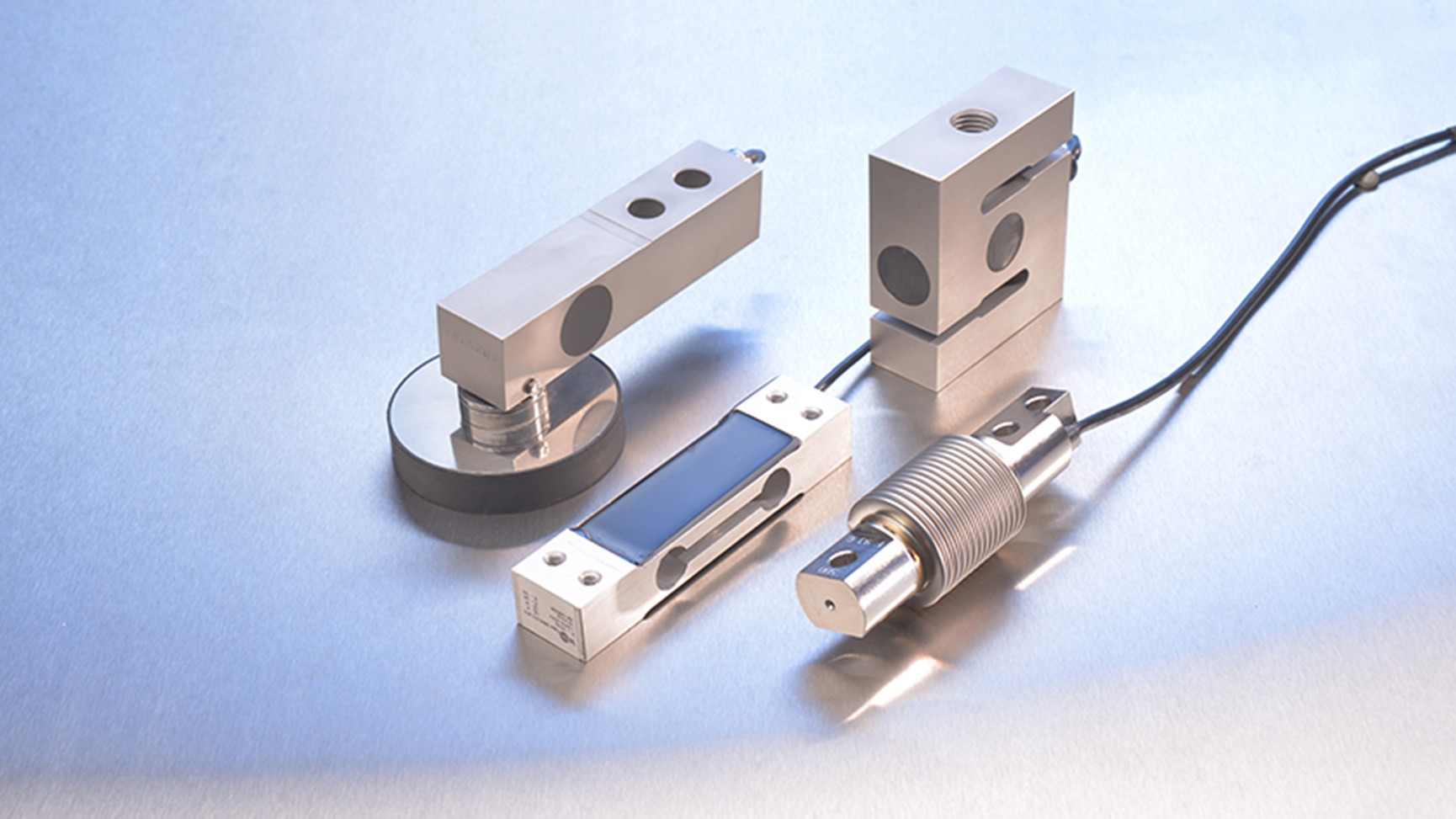

现在让我们回归到核心的测量部件——称重传感器本身。其结构设计丰富多样，形态上可谓千差万别：

单点式称重传感器

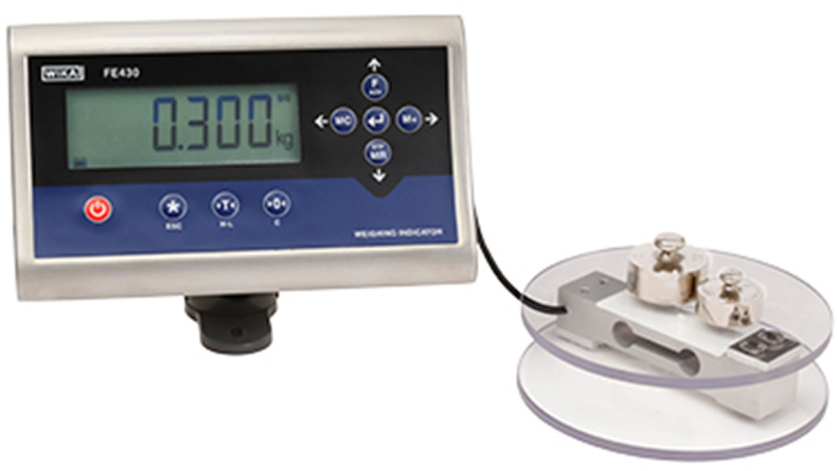

这是最常见的类型，外形呈长方体，中部带有类似“狗骨”状的镂空结构，两端预留安装孔和螺纹。因其通常安装在两个平台或板件之间，有时也被称为平台式称重传感器。其独特优势在于：无论待测重量在平台上处于何种位置，测量结果始终保持精确。单点式力传感器普遍应用于各类台秤（如体重秤、超市电子秤等），适用于最高约600公斤的轻载场景。

悬臂梁和剪切梁

这两类传感器同样应用广泛。它们本质上是（不锈钢）钢梁结构，通过待测重量产生形变实现测量——弯曲梁承受弯矩形变，剪切梁则承受剪切应力。通常通过称重模块安装在容器底部，弯曲梁适用于500公斤以内，剪切梁则可承载最高10吨的重量。

压向力型/柱式称重传感器

大型容器通常采用压向力型力传感器或柱式力传感器。其外形呈圆盘或圆柱状，单侧或双侧设计有直径较小的凸起结构，用于实现精准力传导。这类传感器也常用于容器称重——特别是筒仓或重型储罐这类大型容器，测量范围可达300吨，必须配合称重模块使用。

S型称重传感器

S型称重传感器同样应用非常广泛。因其形状类似带有棱角的字母“S”而得名，两端常设计为过载保护结构。这类传感器以结构紧凑、精度卓越著称，常用于悬挂容器称重及各类材料试验机。

平板梁称重传感器

最后值得一提的是平板梁称重传感器。其扁平化设计使其特别适合用于厨房秤或医用病床等空间受限的场景。

特殊定制型号

市场上还存在其他多种设计，在此不逐一列举。总体而言，称重传感器普遍具备非常高的测量精度，用户可根据具体需求权衡选择最合适的类型。

注
威卡产品系列能为各类应用提供精准解决方案。如有任何疑问，您的专属联系人将随时为您提供专业支持。有关我们称重技术产品的详细信息，请访问威卡官网。
